Specificaties
| Connection Inlet Flange | DN 160 CF (8") |
| Aansluiting vacuümuitlaatflens | DN 25 ISO-KF (NW25) |
| Cooling Method | Air Cooling (convection) Air Cooling (forced - fan) Water Cooling |
| Voedingsspanning | DC 24V DC 48V |
| Totaal Vermogen Nominaal | 240.00 |
| Pumping Speed Air Nitrogen (@50Hz or max @default setting) | 0.430 |
| Pressure Ultimate | 5.000 × 10⁻⁸ |

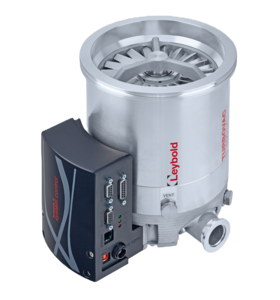

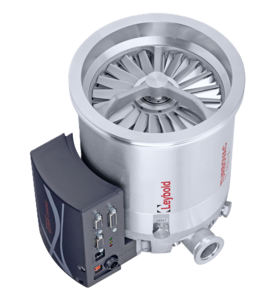

TURBOVAC 450 iX - DN 160 CF RS485
Onderdeelnummer:830081V3300
Variant
Bekijk de onderstaande varianten om het product te vergelijken
| Korte beschrijving | Onderdeelnummer | Variant TMP |
|---|---|---|
| 830071V1000 | TURBOVAC i - frontend 1 (basic) | |
| 830071V2000 | TURBOVAC i - frontend 2 (Anybus/Fieldbus extention) | |
| 830071V3300 | TURBOVAC iX - Xtention box controller | |
| 830081V1000 | TURBOVAC i - frontend 1 (basic) | |
| 830081V2000 | TURBOVAC i - frontend 2 (Anybus/Fieldbus extention) | |
| 830081V3300 | TURBOVAC iX - Xtention box controller | |
| 830083V1000 | - |

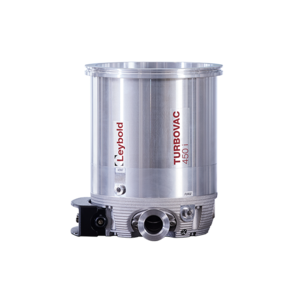

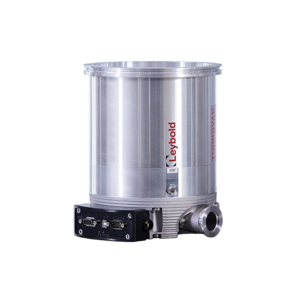

TURBOVAC i/iX
TURBOVAC i is een beproefde turbomoleculaire pompenplatform variërend van 90 tot 1450 l/s. TURBOVAC i is voorzien van het nieuwste hybride lagerontwerp met een permanente magneet bovenlager in combinatie met een olievrij onder mechanisch lager, wat de schoonste hoogvacuümomstandigheden biedt.
Met TURBOVAC i bieden we varianten aan voor UHV (Ultra Hoog Vacuüm), throughput IND (Industrieel) en iR (stralingsbestendige) varianten met externe elektronica. TURBOVAC i pompen zijn beschikbaar met een compacte interface die de controle van tot twee accessoires, basis RS485, USB en DIGITALE I/O controle mogelijk maakt. De TURBOVAC i serie biedt ook het volledige spectrum van veldbusondersteuning. De universele verbinding genaamd "Anybus" maakt communicatie via Profibus, Ethernet IP, ProfiNET en EtherCAT mogelijk door middel van selecteerbare modules.
TURBOVAC iX biedt ook de Anybus-interface, de mogelijkheid om uw voorvacuümpomp te bedienen, en tot 6 accessoires, een meetinterface die de pomp verandert in een volledige vacuümoplossing. Naast enkelvoudige inlaatpompen bieden we een breed scala aan multi-inlaat, cartridgepompen, en op maat gemaakte producten via ons Customer Focused Engineering team - neem gerust contact op met onze verkoopteams.
TURBOVAC i pompen, in het algemeen, komen stand-alone - de geschikte voedingsunit, communicatie-/voedingskabels en koelingsopties moeten apart besteld worden. TURBOVAC 1350, 1450 en de 850, 950 IND varianten zijn altijd al uitgerust met een waterkoelblok.
Features and Benefits
- Superieure prestaties - hoge pompsnelheid voor lichte gassen gecombineerd met hoge compressie
- Stressvrije werking
- Hoge flexibiliteit in ons platform voor standaard en vooral in aangepaste producten
- Hogere weerstand tegen deeltjes
- Slimme interfaces en intuïtief softwareplatform met LeyAssist
- Werking in elke oriëntatie
General Product Information
| Accessoires / Leveringsomvang | TURBOVAC i pompen worden stand-alone geleverd - de geschikte voedingseenheid, communicatie-/stroomkabels en koelingsopties moeten afzonderlijk worden besteld. IND industriële varianten worden geleverd met een uitgerust waterkoelingssysteem en zijn uitsluitend watergekoeld. |
| Connection Cooling |
6x1 mm flexible hose quick connection
1/8" BSPP (G) Female |
| Aansluiting vacuümuitlaatflens | DN 25 ISO-KF (NW25) |
| Connection Inlet Flange | DN 160 CF (8") |
| Cooling Method |
Air Cooling (convection)
Air Cooling (forced - fan) Water Cooling |
| Dimension Height | 0.222 |
| Dimension Length | 0.183 |
| Dimension Width | 0.190 |
| IP Rating | IP40 |
| Voedingsfrequentie | DC Voltage |
| Voedingsspanning |
DC 24V
DC 48V |
| Weight | 13.00 |
| Dimensie Opmerkingen | De afmetingen lengte, breedte en hoogte proberen de buitenvorm van dit specifieke product te beschrijven in de typische oriëntatie wanneer het op de grond staat. Wij raden altijd aan om de gedetailleerde afmetingen in de 2D-tekeningen in de handleiding of de 3D-vormen in de 3D-modellen te controleren. |
| Aansluitflens Inlaat / Uitlaat | DN 160 CF (8") | DN 25 ISO-KF (NW25) |
| ProductCertification |
CE
UL CSA |
| connectionPurgeGasBallastVentConnector |
1/8" BSPP (or G 1/8") Female
1/8" BSPP (or G 1/8") Female |
Environmental Conditions
| Temperature Ambient Operation Max | 40.00 |
| Temperature Ambient Storage Max | 70.00 |
| Temperatuur Omgeving Bedrijf Min | 5.00 |
| Temperature Ambient Storage Min | -15.00 |
| Maximale Magnetische Veldweerstand (dekt de slechtste richting - kom en raadpleeg ons voor meer details) | 7.000 × 10⁻³ T |
Classification
| Classification Dry or Wet Pump | Dry |
| Classification Product Pressure Range |
High Vacuum: 1·10⁻³ - 1·10⁻⁷ mbar
Ultra High Vacuum: 1·10⁻⁷ - 1·10⁻¹¹ mbar |
| Classification High / Medium / Rough Vacuum pump | High Vacuum Pump |
| Classification Vacuum Pump Technology | Turbomolecular Pump - hybrid bearing oil free |
Performance Data
| Compression Ratio Air Nitrogen | 1.000 × 10¹¹ |
| Compression Ratio Helium | 1.000 × 10⁸ |
| Compression Ratio Hydrogen | 1.000 × 10⁶ |
| Maximaal Vermogenverbruik | 240.00 |
| Totaal Vermogen Nominaal | 240.00 |
| Pressure Ultimate | 5.000 × 10⁻⁸ |
| Pumping Speed Air Nitrogen (@50Hz or max @default setting) | 0.430 |
| Pumping Speed Argon | 0.400 |
| Pumping Speed Helium | 0.440 |
| Pumping Speed Hydrogen | 0.420 |
| Ramp Up Time | 330.00 |
| Nominal rotational speed | 1000.00 |
| Performance Comment | The compression of a TMP is a value describing how good the design can compress a gas type at special conditions. Compression data is measured only using the CF flange variants. The values are stated for all family members. For some pump classes we are stating different pumping speeds ISO > CF flange as small differences in geometry influence their performance leading to a difference >5%. |
| Maximale Drukondersteuning | 1000.00 |
| Compression Ratio Argon | 1.000 × 10¹¹ |
Connectivity - Communication Interface
| Communication Interface Protocol | USS Universal Serial Interface Protocol |
| Communication Interfaces Customer |
RS485 (serial)
REMOTE X1 (Parallel I/O) USB |
| Connection electrical comms interface connector |
DSUB 9-PIN - Female
DSUB HD 15-PIN - Female (high density) USB type B - Female ANYBUS socket IP20 for all modules |
Variants
| Installation Orientation | Any orientation |
| Variant TMP | TURBOVAC iX - Xtention box controller |
Operation Conditions - Limitations
| Flow Cooling Water Min | 1.383 × 10⁻⁵ |
| Temperature Cooling Water Max | 35.00 |
| Temperature Cooling Water Min | 15.00 |
| Flow Cooling Water Max | 2.767 × 10⁻⁵ |
| Toelaatbare druk koelwater - Min en Max |
4.000 × 10⁵
4.000 × 10⁵ |
