Specificaties
| Connection Inlet Flange | DN 16 ISO-KF (NW16) |
| Aansluiting vacuümuitlaatflens | 1/8" BSPP (or G 1/8") Female 6x8mm hose pushfit |
| Cooling Method | Air Cooling (forced - fan) |
| Voedingsspanning | 1Ph 100V 50/60Hz |
| Totaal Vermogen Nominaal | 120.00 |
| Pumping Speed Air Nitrogen (@50Hz or max @default setting) | 8.333 × 10⁻⁴ |
| Pressure Ultimate | 10.00 |

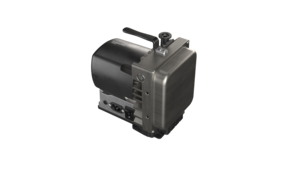

SCROLLVAC 3 plus - 100V 1Ph 50/60Hz
Onderdeelnummer:142030V300
Variant
Bekijk de onderstaande varianten om het product te vergelijken
| Korte beschrijving | Onderdeelnummer | Variant Scroll Pump |
|---|---|---|
| 142030V300 | standard Standard variant | |
| 142030V310 | standard Standard variant | |
| 142030V320 | standard Standard variant | |
| 142030V330 | standard Standard variant | |
| 142030V400 | s s - configured variant (isolation valve fitted) | |
| 142030V410 | s s - configured variant (isolation valve fitted) | |
| 142030V420 | s s - configured variant (isolation valve fitted) | |
| 142030V430 | s s - configured variant (isolation valve fitted) |
SCROLLVAC plus
De SCROLLVAC plus-serie droge vacuümpompen biedt een flexibele, robuuste en eenvoudige oplossing voor een breed scala aan toepassingen. We hebben verschillende varianten van de SCROLLVAC plus beschikbaar met pompsnelheden van 3, 7, 10, 15 en 18 m3/u.
SCROLLVAC 3 plus
De Leybold SCROLLVAC 3S plus breidt het Leybold-assortiment van scrollpompen uit, waarbij een hoge pompsnelheid wordt gecombineerd met een goed uiteindelijke vacuüm in een compact, flexibel, stil en betrouwbaar pakket.
SCROLLVAC 3 plus - 100V 1Ph 50/60Hz
This standard variant of the SCROLLVAC 3 plus comes with a single phase 100V 50/60 Hz motor.
Features and Benefits
- SCHONE & DROGE PRESTATIES - De pomp die veel kracht biedt - De SCROLLVAC 3S plus geeft u alle voordelen van scrollpomptechnologie in een schoon, droog en compact pakket. Alle schone, droge, hoogpresterende pompen zonder de zorgen over olie.
- VEELZIJDIG ONTWERP VOOR FLEXIBELE SYSTEEMBOUW - Het uitbreiden van het assortiment van geavanceerde Leybold scrollpompen, de SCROLLVAC 3S plus is geoptimaliseerd voor het ondersteunen van de Leybold TURBOVAC i reeks turbomoleculaire pompen. Dit maakt het een uitstekende keuze voor kleinschalige R&D-toepassingen.
- COMPACT MAAR KRACHTIG - Klein in formaat, groot in prestaties - Met een gewicht van slechts 8 kg is de SCROLLVAC 3S plus de kleinste in het assortiment van Leybold droge scrollpompen. Maar laat je niet misleiden door zijn formaat! Met piek pompsnelheden tot 3 m3/u bij 50Hz (of 3,5 m3/u bij 60Hz) en een typisch eindvacuüm van 0,1 mbar, is de SCROLLVAC 3S plus een zeer capabel en droog alternatief voor membraanpompen.
General Product Information
| Connector Electrical Power | IEC EN60320 C14 - Male (for C13 plug on mains cable) |
| Aansluiting vacuümuitlaatflens |
1/8" BSPP (or G 1/8") Female
6x8mm hose pushfit |
| Connection Inlet Flange | DN 16 ISO-KF (NW16) |
| Cooling Method | Air Cooling (forced - fan) |
| Dimension Height | 0.231 |
| Dimension Length | 0.223 |
| Dimension Width | 0.158 |
| IP Rating | IP20 |
| Leak Rate | 1.000 × 10⁻⁵ |
| Voedingsfrequentie |
50 Hz
60 Hz |
| Power Supply Phase | 1-Ph |
| Voedingsspanning | 1Ph 100V 50/60Hz |
| Weight | 7.80 |
| Dimensie Opmerkingen | De afmetingen lengte, breedte en hoogte proberen de buitenvorm van dit specifieke product te beschrijven in de typische oriëntatie wanneer het op de grond staat. Wij raden altijd aan om de gedetailleerde afmetingen in de 2D-tekeningen in de handleiding of de 3D-vormen in de 3D-modellen te controleren. |
| Aansluitflens Inlaat / Uitlaat | DN 16 ISO-KF (NW16) | 1/8" BSPP (or G 1/8") Female |
Performance Data
| Vermogen bij Atmosfeer Kortetermijn Max | 250.00 |
| Vermogen bij Ultimum | 180.00 |
| Totaal Vermogen Nominaal | 120.00 |
| Pressure Ultimate | 10.00 |
| Pumping Speed Air Nitrogen (@50Hz or max @default setting) | 8.333 × 10⁻⁴ |
| Pumping Speed Air Nitrogen 50Hz | 8.333 × 10⁻⁴ |
| Pumping Speed Air Nitrogen 60Hz | 9.722 × 10⁻⁴ |
| Druk Ultiem Met Gasballast | 15.00 |
Environmental Conditions
| Temperature Ambient Operation Max | 40.00 |
| Temperature Ambient Storage Max | 70.00 |
| Temperatuur Omgeving Bedrijf Min | 5.00 |
| Temperature Ambient Storage Min | -30.00 |
Operation Conditions - Limitations
| Altitude Max | 2000.00 |
Classification
| Classification Dry or Wet Pump | Dry |
| Classification Product Pressure Range |
Medium Vacuum: 1 mbar - 1·10⁻³ mbar
Rough Vacuum: 1000 mbar - 1 mbar |
| Classification High / Medium / Rough Vacuum pump | Rough Vacuum Pump |
| Classification Vacuum Pump Technology | Dry Scroll Pump |
Material of Construction
| Materiaal van Constructie | Geanodiseerd aluminium, aluminium, engineering polymer inlaat, roestvrijstalen push-in adaptor, PTFE composiet tip afdichtingen, roestvrij staal, fluoroelastomeer afdichtingen plus staal, koper, koolwaterstof smeermiddel en chemisch bestendige polymeren |
Variants
| Variant Scroll Pump |
standard
Standard variant |
- 301098335_002_Instructions.pdf - English - Instructions
- 300680362_002_Instructions.pdf - English - Instructions
- 3610-0310-02-SCROLLVAC-3-3s-plus.pdf - English - Sales Material
- 3610 0301 02_SCROLLVACplus_By pageLR.pdf - English - Sales Material
- 301098335_003_Instructions.pdf - French - Instructions
- 3610-0310-03-SCROLLVAC-3-3s-plus.pdf - French - Sales Material
- 301098335_001_Instructions.pdf - German - Instructions
- 3610-0310-01-SCROLLVAC-3-3s-plus.pdf - German - Sales Material
- 3610 0301 01_SCROLLVACplus_LR.pdf - German - Sales Material
- 301098335_004_Instructions.pdf - Italian - Instructions
- 3610-0310-21-scrollvac-3-3s-plus.pdf - Japanese - Sales Material
- 3610 0301 07_SCROLLVACplus_LR.pdf - Russian - Sales Material
- 3610-0310-11-SCROLLVAC-3-3s-plus.pdf - Simplified Chinese - Sales Material
- 3610-0310-06-SCROLLVAC-3-3s-plus.pdf - Spanish (European) - Sales Material
- 3610-0310-15-SCROLLVAC-3-3s-plus.pdf - Traditional Chinese - Sales Material
| Product Titel | Onderdeelnummer | Prijs | In winkelwagen |
|---|---|---|---|
| Clamping Ring - (ADC 12) AL DN 10 /16 ISO-KF | 18341 | EUR 6.40 | |
| THERMOVAC TTR 91 RN - DN 16 ISO-KF | 21L1011100 | EUR 512.00 | |
| Cable Power Mains - 3m UK-plug - C13 | 800102V0003 | EUR 90.70 | |
| Cable Power Mains - 3m EU-plug - C13 | 800102V0002 | EUR 75.00 | |
| Cable Power Mains - 3m US Plug 5-15P 115V - C13 | 800102V1002 | EUR 73.10 | |
| Centring Ring - Al FKM O-Ring DN 16 ISO-KF | 18206 | EUR 6.30 | |
| Centring Ring - St St FKM O-Ring DN 16 ISO-KF | 88346 | EUR 6.60 | |
| Inlet adaptor - 1/4" BSPP (G) Male (SCROLLVAC 3 plus) | 142030V458 | - | |
| Filter housing FH25 w. DN 25 KF flange | 140125T | - |
| Product Titel | Onderdeelnummer | Prijs | In winkelwagen |
|---|---|---|---|
| TIP SEAL KIT | GK7440001 | EUR 502.00 |
